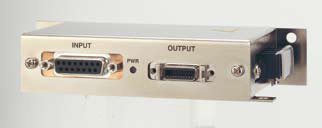

PSU-200 串行信號轉換端口539 系列
產品特點：
? PSU251/252 系列是增量光柵尺的串行信號接口裝置。
? 接口輸出相當于400 分信號(正弦) 的串行數據。
? PSU-251 可連接Mitsubishi三菱ElectricCorporation 的MR-J4/MR-J3 系列伺服放大器。
? PSU-252 可連接Panasonic松下 CorporationMotor Business Unit 的MINAS 系列伺服放大器。
? 本裝置可連接增量光柵尺，因此應通過參考點確定絕對位置。
產品功能：
報警檢測：標尺的斷線、短路及異常情況。報警輸出：狀態數據通過串行通信以PWR燈光閃爍的形式輸出。同時，打開PWR燈。
技術參數：
| 貨號 | 539-006 | 539-007 |
| 型號 | PSU-251 | PSU-252 |
| 軸數 | 1軸 | 1軸 |
| 輸入 | 二相正弦波信號和標準電壓，原點信號，磁柵尺報警信號，輸入頻率：500khz | |
| 輸出 | Mitsubishi三菱ElectricCorporation 的MR-J4/MR-J3 系列高速串行數據 | Panasonic松下 CorporationMotor Business Unit MINAS-A5A5L AN ANL 系列 MINAS-A4 A4P A4N A4NL系列 |
| 分割數 | 400 | |
| 功能 | 報警檢測：標尺的斷線，短路及異常情況 報警輸出：狀態數據通過串行通信以PWR燈光閃爍的形式輸出，同時打開PMR燈。 | |
| 電源 | 伺服放大器的電源：5VDV+/-5% 外部電源：5VDV+/-5%作外部電源接線端子選擇帶短路按鍵的電源，選擇伺服放大器或外部電源時，詳細信息參見伺服放大器電能規格（尤其是供電電流）及所用標尺的電源規格 | |
| 消耗電流 | 150MA（不包括光柵尺） | |
| 儲存溫度范圍 | - 20~70°C | |
| 工作溫度范圍 | 0~40°C | |
